华强中天各种规格搅拌罐液体搅拌罐按需定制

一、液体搅拌罐的详细概述
液体搅拌罐产品描述液体搅拌罐是以液体为主要搅拌溶剂的多功能不锈钢罐。液体搅拌罐就是搅拌混合液体的钢制容器,液体搅拌罐也可以用于提取或配比溶液的合成、酸碱中和、分解后处理等。
二、液体搅拌罐组成及简述

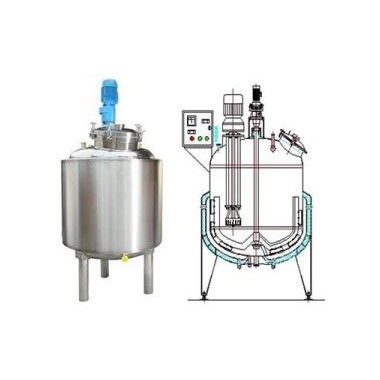

液体搅拌罐由搅拌罐体、上下封头、搅拌器、支承、传动装置、轴封装置等组成,还可根据工艺要求计量装置。
罐体、搅拌罐盖、搅拌器、轴封等选用材料可根据不同的工艺要求选用碳钢或不锈钢等材料来制作。
罐体与搅拌罐盖可采用法兰密封联结或直接焊接联结。搅拌罐体与搅拌罐盖可根据工艺要求开进料、出料、观察、放空等工艺管孔。
罐盖上部配置有传动装置(电机或减速器),由传动轴驱动搅拌罐内的搅拌器进行搅拌混合。
液体搅拌罐轴封装置可采用机封或填料密封等,机械密封和填料密封又分别有很多种类,供用户选用。
搅拌器可配置浆式、锚式、框式、螺旋式等多种形式,可生产工艺要求不同。如有其他要求可与本厂联系,另行设计制作。
三、液体搅拌罐功能
液体搅拌罐具有可搅拌、计量等功能,广泛应用于涂料、医药、建材、化工、食品等行业。
四、液体搅拌罐配件
液体搅拌罐根据客户需求可安装CIP清洗装置、液位计(物位计)、人孔(手孔)、呼吸器(阻火防爆)、视镜射灯、下展式放料阀、球阀、进液口、出液口、排污口等。
五、液体搅拌罐技术参数表
规格型号
外形尺寸
总功率(常规配置)
备注
电机功率(KW)
搅拌转速(R/min)
JBG--50
400×400×1600MM
0.55KW
120

JBG--100
500×500×1700MM
0.75KW
120

JBG--150
500×600×1800MM
0.75KW
120

JBG--200
700×500×1800MM
1.1KW
120

JBG--300
800×600×2000MM
1.5KW
120

JBG--400
900×900×2000MM
1.5KW
120

JBG--500
9500×1100×2000MM
1.5KW
120

JBG--1000
1000×1200×3300MM
2.2KW
120

JBG--1100
1000×1300×3300MM
2.2KW
120

JBG--2000
1200×1500×3200MM
3KW
100

JBG--3000
1500×1500×3600MM
4KW
80

JBG--4000
1700×1800×3800MM
5.5KW
36

JBG--5000
1800×1800×4000MM
5.5KW
36

JBG--10000
2400×3600×6000MM
7.5KW
36

六、液体搅拌罐质量标准
设计、制造、监检、检验执行:
1、《中华人民共和国特种设备安全法》
2、SFDA 《药品生产质量管理规范》
3、TSG21—2016《固定式压力容器安全技术监察规程》
4、GB150—2011《压力容器》
5、NB/T47015—2011《压力容器焊接规程》
6、NB/T47013—2015《承压设备无损检测》
7、HG/T20584—2011《钢制化工容器制造技术要求》
